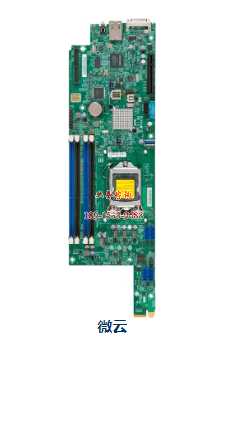

X10SLD-HF


主要特点


  1. 单插槽 H3 (LGA 1150) 支持
    英特尔®至强® E3-1200 v3/v4、第四代酷
    睿 i3、奔腾、赛扬处理器

  2. 英特尔® C226 高速 PCH

  3. 高达 32GB DDR3 ECC 1600MHz VLP-UDIMM,4 个插槽

  4. 4 个 SATA (6Gbps) 带 RAID 0、1、10、5

  5. 1 个 PCI-E 3.0 x8 英寸微型 LP

  6. 3 个 USB 3.0 端口(1 个 A 型 + 2 个通过接头端口)

  7. 集成 IPMI 2.0 与 KVM 和专用局域网

  8. SATA DOM 电源连接器支持

  9. TPM 标头

产品库存

MBD-X10SLD-HF
  • X10SLD-HF



物理统计

外形尺寸
  • 专有

尺寸
  • 4.6 英寸 x 11.7 英寸(11.68 厘米 x 29.72 厘米)



处理器/缓存

中央处理器
  • 英特尔第四代酷睿 i3 系列、英特尔赛扬、英特尔奔腾®v、英特尔至强处理器 E3-1200 v3、英特尔®®®®®至强®®处理器 E3-1200 v4 系列。®

  • 支持单插槽 LGA 1150



系统内存

内存容量
  • 高达 32GB 无缓冲 ECC UDIMM,DDR3-1600MHz,4 个 DIMM 插槽

  • 4 个 240 针 DDR3 内存插座

内存类型
  • 1600MHz ECC DDR3 SDRAM 72 位 240 针镀金内存

内存尺寸
  • 2GB, 4GB, 8GB

内存电压
  • 1.35V

错误检测
  • 纠正单位错误

  • 检测双比特错误(使用 ECC 内存)



板载设备

芯片组
  • 英特尔® C226 高速 PCH

萨塔
  • 英特尔® C226 控制器,用于 4 个 SATA3 (6 Gbps) 端口;磁盘阵列 0,1,5,10

国际专利信息指数
  • 支持智能平台管理界面 v.2.0

  • IPMI 2.0 支持局域网虚拟媒体和局域网 KVM

网络控制器
  • 具有 1 个瑞昱 RTL8211E PHY 的单局域网(专用 IPMI)

图形
  • 速度 AST2400 BMC

  • 通过 KVM 连接器



输入/输出

局域网
  • 1 个 RJ45 专用 IPMI 局域网端口

USB
  • 2 个 USB 2.0 端口(2 个后置 A 型端口))

  • 3 个 USB 3.0 端口(2 个接头 + 1 个 A 型);2 个 USB 2.0 端口,与 KVM 接口

视频输出
  • 1 个 VGA 端口,

  • 通过 KVM 连接器

串行端口/接头
  • 1 个 COM 端口(1 个后部),通过 KVM 连接器
    1 个快速 UART 16550 串行

胎压监测
  • 1 个 TPM 标头

扩展槽

PCI-E
  • 1 个 PCI-E 3.0 x8(微型薄型)

  • 适用于双千兆以太网、10 千兆以太网或 IB AOC



系统简介

生物圈类型
  • 128Mb SPI Flash EEPROM with AMI BIOS

BIOS 功能
  • ACPI 5.0

  • USB 键盘支持

  • ACPI 5.0



管理

软件
  • 英特尔®节点管理器、支持 KVM 的 IPMI(智能平台管理接口)v2.0、IPMI2.0、带专用局域网的 KVM、NMI、SUM、超级医生® 5、看门狗

电源配置
  • ACPI 电源管理

  • 主开关超控机制

  • 用于交流电源恢复的上电模式

  • 内部/外部调制解调器振铃



电脑健康监控

电压
  • +12V, +3.3V, +5V, +5V待机, 5相开关稳压器,具有0.8375V-1.60V自动感应功能, 芯片组电压, HT, 内存, 内存电压, 监控CPU电压, 监控CPU内核, 支持系统管理实用程序, 系统级控制, 系统温度, VBAT

  • 风扇速度控制、低噪音风扇速度控制、过热 LED 指示、脉宽调制 (PWM) 风扇连接器、PWM 风扇速度控制、开/关控制状态监控、速度控制状态监控、系统级控制、热控制转速表风扇连接器

温度
  • 监控 CPU 和机箱环境、CPU 热跳闸支持、热量监控器 2 (TM2) 支持、PECI

发光二极管
  • 中央处理器/系统过热指示灯、用户界面/远程用户界面

  • BMC 检测信号指示灯,系统故障指示灯

其他功能
  • 控制上电以从交流电源丢失中恢复,CPU热跳闸支持用于处理器保护,节点管理器支持,RoHS,UID,WOL



操作环境

工作温度范围
  • 0°C ~ 50°C (32°F ~ 122°F)

非工作温度范围
  • -20°C ~ 60°C (-4°F ~ 140°F)

工作相对湿度范围
  • 8% - 90%(无冷凝)

非工作相对湿度范围
  • 5% - 95% (无冷凝)
