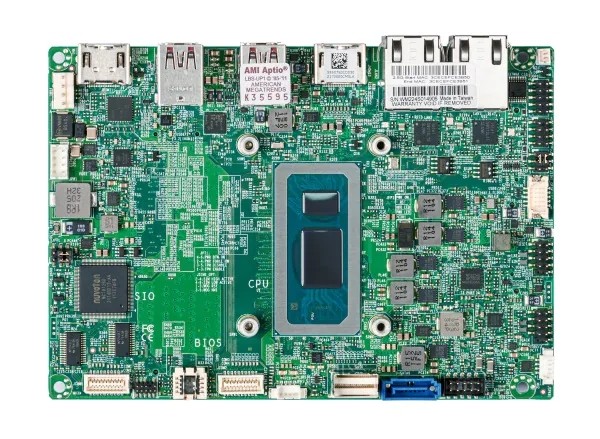

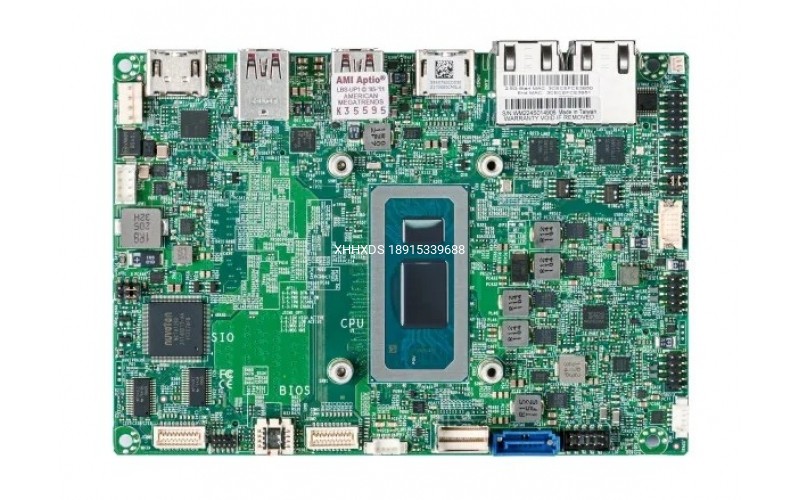

超微主板X13SAN-H-WOHS

主要特征

1. 英特尔首款高性能混合架构
2. 4个4K分辨率的独立显示器
3. 快速 AI 硬件加速
4. 多达 96 个 EU，配备支持 4K60 分辨率的 Intel? Iris? Xe 显卡
5. 下一代接口：SlimSAS 和 M.2 的 DDR5-4800 MHz 和 PCIe Gen4 x4
6. 通过双 2.5GbE 实现高速连接
7. 100% 宽温度等级设计和组件应用
8. 具有 RVP 和 TVS 的 12-24V 宽范围电源
9. 丰富的 I/O 和扩展：4 个 COM、9 个 USB、带 AMP 的音频、三重 M.2

• X13SAN-H-WOHS

• 3.5" 单板电脑

• 5.7" x 4" (14.6cm x 10.16cm)

• 第 12 代 Intel? Core? i7-1265UE 处理器
• 支持单路 FCBGA-1744，CPU TDP 支持高达 15W TDP

• 最多 10 核 12 线程 / 12MB 缓存

• 2 个 DIMM 插槽
• 高达 64GB SODIMM，DDR5-4800MHz

• 4800MHzDDR5 SODIMM

• 8GB、16GB、32GB

• 1.1V

• 片上系统

• 1个SATA3端口

• 双 LAN，带英特尔? 以太网控制器 I225-IT，2.5G，TSN，工业级

• 1 个 SATA3 端口

• 6 个 USB 端口（2 个后置 A 型；4 个通过接头）
• 2 个 USB 3.2 Gen2 端口（2 个后置 C 型支持 DP1.4a（ALT 模式））

• 1 个 HDMI 2.0b 端口、1 个 HDMI 端口、2 个 DP（Alt 模式）端口

• 4 个 COM 端口（4 个接头）

• 1 TPM 芯片

• 1 个 8 位 GPIO 接头
• 1 个 SMBus 接头
• 1 个系统风扇
• 1 ALC 888S 高清音频

• 1 PCI-E 4.0 x4 SlimSAS

• M.2接口：1个PCI-E 4.0 x4；1 个 CNVi/PCI-E 3.0 x1/USB2；1 个 SATA/USB3/USB2
• 外形尺寸：2242/2280、2230、2242/2280
• 钥匙：M-Key、E-Key、B-Key

• AMI UEFI

• ACPI 6.4
• SMBIOS 3.5 或更高版本
• UEFI 2.8
• PCI 固件 3.0

• AMT、博锐、看门狗

• 超级医生? 5

• ACPI 电源管理、网络唤醒、通过跳线强制开机、控制开机以从交流电源丢失中恢复、+12-24V 直流电源输入

• VBAT, CPU 温度, +5V 待机, +5V, +3.3V, +12V, +1.8V, +1.5V, +1.35V

• 电源指示灯

• CPU热跳闸支持

• RoHS

• 4 个 4 针风扇接头（最多 4 个风扇）

• 0°C - 85°C (32°F - 185°F)

• -40°C - 85°C（-40°F - 185°F）

• 10% - 85%（非冷凝）

• 10% - 95%（非冷凝）
