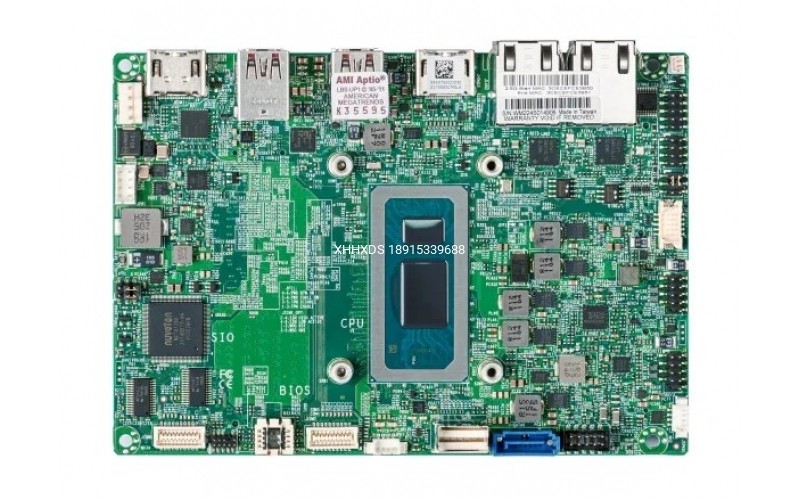

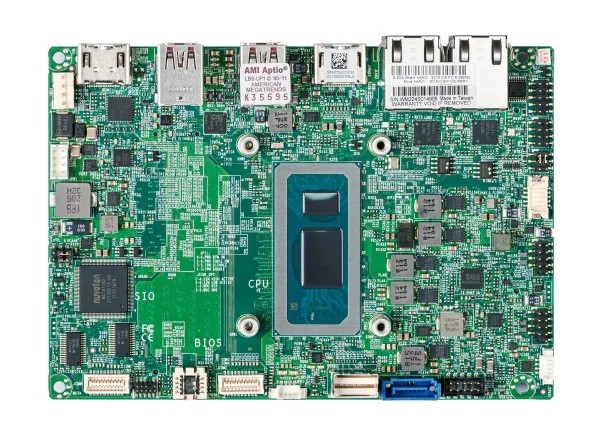

超微主板X13SAN-E-WOHS

超微主板X13SAN-E-WOHS

主要特征英特尔首款高性能混合架构4个4K分辨率的独立显示器快速 AI 硬件加速多达 96 个 EU，配备支持 4K60 分辨率的 Intel? Iris? Xe 显卡下一代接口：SlimSAS 和 M.2 的 DDR5-4800 MHz 和 PCIe Gen4 x4通过双 2.5GbE 实现高速连接100% 宽温度等级设计和组件应用具有 RVP 和 TVS 的 12-24V 宽范围电源丰富的 I/O 和扩展：

图片关键词

主要特征

英特尔首款高性能混合架构
4个4K分辨率的独立显示器
快速 AI 硬件加速
多达 96 个 EU，配备支持 4K60 分辨率的 Intel? Iris? Xe 显卡
下一代接口：SlimSAS 和 M.2 的 DDR5-4800 MHz 和 PCIe Gen4 x4
通过双 2.5GbE 实现高速连接
100% 宽温度等级设计和组件应用
具有 RVP 和 TVS 的 12-24V 宽范围电源
丰富的 I/O 和扩展：4 个 COM、9 个 USB、带 AMP 的音频、三重 M.2

产品 SKU
MBD-X13SAN-E-WOHS	X13SAN-E-WOHS

身体统计
构成因素	3.5" 单板电脑
方面	5.7" x 4" (14.6cm x 10.16cm)

处理器
中央处理器	第 12 代 Intel? Core? i5-1245UE 处理器支持单路 FCBGA-1744，CPU TDP 支持高达 15W TDP
核	最多 10 核 12 线程 / 12MB 缓存

系统内存
内存容量	2 个 DIMM 插槽高达 64GB SODIMM，DDR5-4800MHz
内存类型	4800MHzDDR5 SODIMM
DIMM 尺寸	8GB、16GB、32GB
内存电压	1.1V

板载设备
芯片组	片上系统
SATA	1个SATA3端口
网络控制器	双 LAN，带英特尔? 以太网控制器 I225-IT，2.5G，TSN，工业级

输入输出
SATA	1 个 SATA3 端口
USB	6 个 USB 端口（2 个后置 A 型；4 个通过接头） 2 个 USB 3.2 Gen2 端口（2 个后置 C 型支持 DP1.4a（ALT 模式））
视频输出	1 个 HDMI 2.0b 端口、1 个 HDMI 端口、2 个 DP（Alt 模式）端口
串行端口	4 个 COM 端口（4 个接头）
TPM	1 TPM 芯片
其他	1 个 8 位 GPIO 接头 1 个 SMBus 接头 1 个系统风扇 1 ALC 888S 高清音频

扩展插槽
PCI-E	1 PCI-E 4.0 x4 SlimSAS
M.2	M.2接口：1个PCI-E 4.0 x4；1 个 CNVi/PCI-E 3.0 x1/USB2；1 个 SATA/USB3/USB2 外形尺寸：2242/2280、2230、2242/2280 钥匙：M-Key、E-Key、B-Key

系统 BIOS
BIOS 类型	AMI UEFI
BIOS 功能	ACPI 6.4 SMBIOS 3.5 或更高版本 UEFI 2.8 PCI 固件 3.0

管理
软件	AMT、博锐、看门狗
系统管理软件	超级医生? 5
电源配置	ACPI 电源管理、网络唤醒、通过跳线强制开机、控制开机以从交流电源丢失中恢复、+12-24V 直流电源输入

电脑健康监测
电压	VBAT, CPU 温度, +5V 待机, +5V, +3.3V, +12V, +1.8V, +1.5V, +1.35V
引领	电源指示灯
温度	CPU热跳闸支持
其它功能	RoHS
扇子	4 个 4 针风扇接头（最多 4 个风扇）

操作环境
工作温度范围	0°C - 85°C (32°F - 185°F)
非工作温度范围	-40°C - 85°C（-40°F - 185°F）
工作相对湿度范围	10% - 85%（非冷凝）
非工作相对湿度范围	10% - 95%（非冷凝）

零件清单

零件清单（散装）
姓名	零件号	数量	描述
母板	MBD-X13SAN-E-WOHS	1	X13SAN-E-WOHS主板
