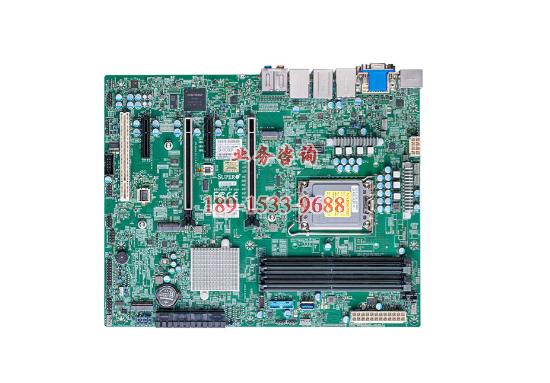

超微主板X13SAE-F

超微主板X13SAE-F


主要特点

  1. 第 12 代/第 13 代英特尔?酷睿? i3/i5/i7/i9 处理器，支持单插槽 LGA-1700，CPU TDP 支持 高达 125W 的 TDP

  2. 英特尔? W680

  3. 采用英特尔以太网 i225LM 的
    单局域网 采用英特尔?? PHY I219LM 的单局域网 用于 AMT/博锐
    的局域网控制器 带 RTL8211
    的单局域网
    用于 IPMI 的专用局域网

  4. 2 个 PCI-E 5.0 x16 插槽（16/NA 或 8/8）2 个 PCI-E 3.0 x4 1 - 5V PCI 32 位

    M.2 接口：3 个 PCI-E 4.0 x4，RAID 0，
    1，5
    M.2 外形：2280
    M.2 键：M 键

  5. 128GB 无缓冲 ECC/非 ECC UDIMM，DDR5-4400MHz，位于 4 个 DIMM 插槽中

  6. 英特尔? W680 控制器，用于 8 个 SATA3 （6 Gbps） 端口;磁盘阵列 0，1，5，10

  7. 1 个 DP 1.4a 端口、1 个 HDMI 2.1 端口、1 个 DVI - D 端口

产品库存
MBD-X13SAE-F

  • X13SAE-F

物理统计
外形尺寸

  • 自动收货机

尺寸

  • 12 英寸 x 9.6 英寸（30.48 厘米 x 24.38 厘米）

处理器
中央处理器

  • 第 12 代/第 13 代英特尔?酷睿? i3/i5/i7/i9 处理器

  • 支持单插槽 LGA-1700（插槽 H5），CPU TDP 支持高达 125W 的 TDP

核心

  • 多达 24（8+16） 个内核

系统内存
内存容量

  • 4 个内存插槽

  • 128GB 无缓冲 ECC/非 ECC UDIMM， DDR5-4400MHz

内存类型

  • 128国标

内存尺寸

  • 8GB， 16GB， 32GB

内存电压

  • 1.1V

板载设备
芯片组

  • 英特尔? W680

萨塔

  • 英特尔? W680 控制器，用于 8 个 SATA3 （6 Gbps） 端口;磁盘阵列 0，1，5，10

国际专利信息指数

  • 阿斯泰德 AST2600 BMC

音频

  • 1 个 ALC 888S 高清音频端口 ALC 888S 高清音频

网络控制器

  • 单个局域网，带英特尔? PHY I219LM 局域网控制器，适用于 AMT/博锐

  • 采用英特尔?以太网 i225LM 的单局域网

  • 带瑞昱RTL8211F PHY（专用IPMI）的单局域网，用于IPMI的专用局域网

输入/输出
局域网

  • 1 个 RJ45 专用 IPMI 局域网端口

  • 1 个 RJ45 千兆以太网 LAN 端口

  • 1 个 RJ45 2.5 千兆以太网 LAN 端口

USB

  • 4 个 USB 2 端口（2 个通过接头;2 个背面）

  • 4 个 USB 3.2 Gen2 端口（4 个后置 A 型）

  • 3 个 USB 3.2 Gen1 端口（2 个通过接头;1 个垂直端口）

  • 2 个 USB 3.2 Gen2x2 端口（1 个后置 C 型;1 个通过接头）
