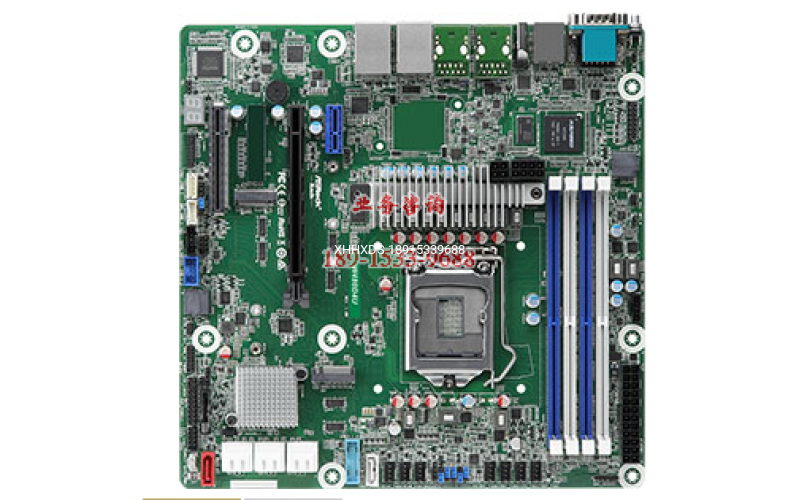

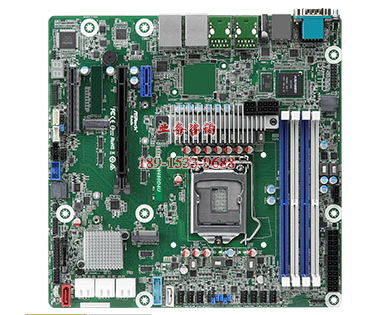

支持英特尔?至强? W-1200 处理器
支持 4 个 DDR4 ECC/UDIMM，每个内存最大 2933MHz 32GB
支持 1 个 PCIe 3.0 x16、1 个 PCIe 3.0 x8。1 PCIe 3.0x1
支持 2 个 M.2 PCIe3.0x4 端口
支持 8 个 SATA 6Gb/s 端口
通过英特尔? i210 支持 2 个 RJ45 1GbE LAN 端口
速速 AST2500
| 物理信息 | |
| 型式 | 微型自动识别码机 |
| 尺寸 | 9.6 英寸 x 9.6 英寸（244 毫米 x 244 毫米） |
| 处理器系统 | |
| 中央处理器 | 支持英特尔至强? W-1200、英特尔第十代智能英特尔???酷睿?处理器 |
| 插槽 | LGA 1200 |
| 芯片组 | 英特尔? W480 |
| 系统内存 | |
| 容量 | 4 个 288 针 DDR4 内存插槽 |
| 类型 | 雙通道 DDR4 記憶體技術 支援 DDR4 ECC*/非 ECC UDIMM *ECC 記憶體（ECC 模式）支援因 CPU 而有所不同。 |
| 每个DIMM支持的 DIMM 尺寸 | 32国标， 16国标， 8国标， 4国标 |
| 最大内存频率 | 2933*/2666/2400 MHz*2933 MHz 支持因 CPU 而异。 |
| 扩展插槽 | |
| PCIe x 16 | 插槽 6：锁存 PCIe3.0 x16，当插槽 4 被占用时自动切换到 x8 [CPU] |
| PCIe x 8 | 插槽 4： PCIe3.0 x8 [中央处理器] |
| PCIe x 1 | 插槽 7： PCIe3.0 x1 [PCH] |
| M.2 | 2 （M2_1： 22110/2280/2260， 支持 PCIe 3.0（x4）;M2_2：2280/2260， 支持 PCIe 3.0（x4）） |
| 存储 | |
| SATA 控制器 | 8 个 SATA 6Gb/s （SATA0-7，SATA_0支持 SATA DOM） |
| 以太网 | |
| 附加千兆以太网控制器 | 2 x RJ45 GLAN英特尔? i210 |
| 管理功能 | |
| BMC 控制器 | 速速 AST2500 |
| IPMI 独立 GLAN | 1 x 瑞昱 RTL8211E 用于专用管理 GAN |
| 显示 | |
| 控制器 | 速速 AST2500 |
| 后侧面板 I/O 接口 | |
| 高清 | 1 |
| VGA 接口 | 1 DB15 |
| USB 3.0 接口 | 2 A型（USB3.2 Gen1） |
| USB 3.2 接口 | 2 A型（USB3.2 Gen2） |
| 网络接口 | 2 个带指示灯的 RJ45 （1GbE） 局域网端口（行动/链路指示灯和速度指示灯） |
| 专用局域网 | 1 专用 IPMI |
| 串口 | 1 DB9 |
| 用户界面按钮/用户界面指示灯 | 1 |
| 内置接口 | |
| 电源接口 | 24 针 （ATX）、8 针 （12V）、4 针 （12V） |
| 辅助面板接头 | 1（18 针）：机箱入侵、系统故障 LED、LAN1/LAN2 活动 LED、定位、SMBus |
| TPM 接口 | 1（17 针，LPC）*，1（13 针，SPI） *默认支持 LPC 接口 TPM 模块。请联系华擎机架销售人员，获取 SPI 接口 TPM 模块支持。 |
| 热量感应接口 | 1 |
| IPMB 接口 | 1 |
| VGA 接口 | 1 |
| 蜂鸣器 | 1 |
| 风扇接口 | 7（4 针） |
| USB 3.2 （Gen1） 连接头 | 1 个（19 针，2 个 USB 3.2 Gen1） |
| USB 2.0 连接头 | 1 个（9 针，2 个 USB 2.0） |
| Thunderbolt AIC 连接头 | 1 （BTO） |
| 系统面板 | 1（9 针）：电源开关、复位开关、系统电源 LED、硬盘活动 LED |
| 扬声器 | 1 |
| BMC_SMB页眉 | 1 |
| SGPIO 标头 | 1 |
| 清晰的 CMOS | 1（接触垫） |
| ME/SPS 恢复 | 1 |
| 板载 LED | |
| 备用压水堆指示灯 5VSB | 1 |
