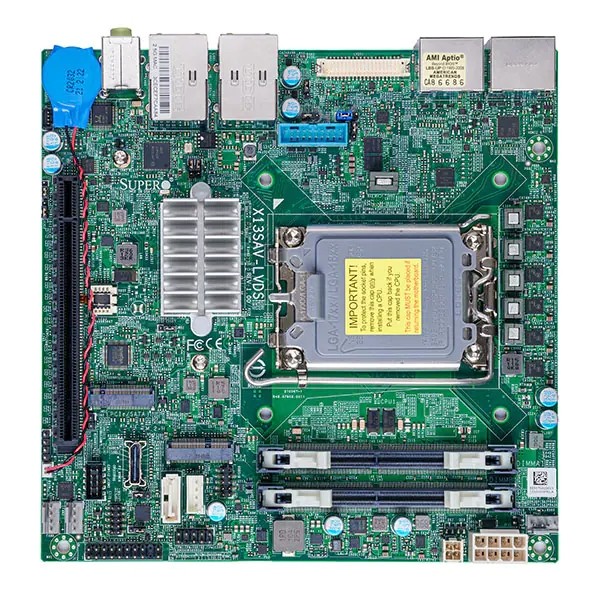

超微主板 X13SAV-LVDS Q670E芯片组 12代酷睿

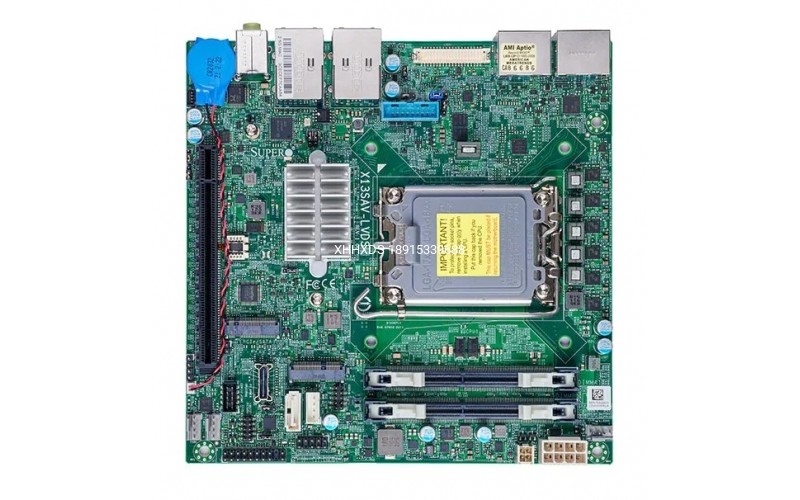

超微主板 X13SAV-LVDS Q670E芯片组 12代酷睿

主要特征第 12 代 Intel? Core? i9/i7/i5/i3/Pentium/Celeron 处理器，支持单路 LGA-1700，CPU TDP 支持高达 65W TDP英特尔? Q670E高达 64GB 无缓冲非 ECC SODIMM，DDR4-3200MHz，2 个 SODIMM 插槽1 个 PCI-E 5.0 x16 插槽（16/NA 或 8/8）1 个 M.2 M-Key 2280 (PCI-E 4.0 x4)1 个 M.2 E-Key 2230 (PCI-E 3.0 x1/USB)单个

图片关键词

主要特征

  1. 第 12 代 Intel? Core? i9/i7/i5/i3/Pentium/Celeron 处理器，支持单路 LGA-1700，CPU TDP 支持高达 65W TDP
  2. 英特尔? Q670E
  3. 高达 64GB 无缓冲非 ECC SODIMM，DDR4-3200MHz，2 个 SODIMM 插槽
  4. 1 个 PCI-E 5.0 x16 插槽（16/NA 或 8/8）
    1 个 M.2 M-Key 2280 (PCI-E 4.0 x4)
    1 个 M.2 E-Key 2230 (PCI-E 3.0 x1/USB)
  5. 单个 1 Gigabit LAN 和 Intel? Ethernet i210-AT LAN 控制器
    单个 2.5 Gigabit LAN 和 Intel? Ethernet i225LM LAN 控制器 [AMT/vPro]
  6. 2个DP接口，1个HDMI 2.0b接口，1个HDMI 1.4a接口
  7. 英特尔? Q670E 控制器，用于 5 个 SATA3（1 个接头，4 个通过 Oculink）端口；RAID 0、1、5、10
  8. 支持12V直流电源输入
  9. 板载TPM2.0



产品 SKU
MBD-X13SAV-LVDS
  • X13SAV-LVDS
身体统计
构成因素
  • 迷你 ITX
方面
  • 6.7 英寸 x 6.7 英寸（17.02 厘米 x 17.02 厘米）
处理器
中央处理器
  • 第 12 代 Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron 处理器
  • 支持单路 LGA-1700
核
  • 多达 16 个内核
系统内存
内存容量
  • 2 个 DIMM 插槽
  • 高达 64GB SODIMM，DDR4-3200MHz
内存类型
  • 3200/2933/2666MHzDDR4 SODIMM
DIMM 尺寸
  • 4GB、8GB、16GB、32GB
内存电压
  • 1.2V
板载设备
芯片组
  • 英特尔 Q670E
SATA
  • 用于 5 个 SATA3 (6 Gbps) 端口的 Intel Q670E 控制器；RAID 0、1、5、10
声音的
  • ALC 888S 高清音频
图形
  • 英特尔? 超高清显卡
  • 4 个通过 HDMI 2.0b/HDMI1.4/DP/LVDS 的独立显示器
网络控制器
  • 采用英特尔? 以太网 i225LM 的单一 LAN
  • 带有英特尔? 以太网控制器 I210-AT 的单 LAN



输入输出
SATA
  • 5 个 SATA3 (6Gbps) 端口（1 个接头，4 个通过 Oculink）
USB
  • 2 个 USB 2 端口（2 个通过接头）
  • 4 个 USB 3.2 Gen2 端口（4 个后置 A 型）
  • 2 个 USB 3.1 Gen1 端口（2 个通过接头）
视频输出
  • 1 个 HDMI 2.0b 端口、2 个 DP (DisplayPort) 端口、1 个 HDMI 端口、1 个 LVDS 端口
串行端口
  • 1 个 COM 端口（1 个接头）
TPM
  • TPM 接头和芯片两者
扩展插槽
PCI-E
  • 1 个 PCI-E 5.0 x16 插槽（16/NA 或 8/8）
M.2
  • M.2接口：1个PCI-E 4.0 x4；1 CNVi/PCI-E 3.0 x1/USB2
  • 外形尺寸：2280、2230
  • 钥匙：M-Key、E-Key
系统 BIOS
BIOS 类型
  • AMI UEFI
BIOS 功能
  • ACPI 6.1
  • SMBIOS 3.0 或更高版本
  • PCI 固件 3.0
  • UEFI 2.7
  • RTC（实时时钟）唤醒
管理
软件
  • SuperDoctor? 5、AMT、博锐
系统管理软件
  • 局域网唤醒，看门狗
电源配置
  • 用于交流电源恢复的开机模式、ACPI 电源管理、ATX 电源连接器、用于处理器保护的 CPU 热跳闸支持、+12V 直流电源输入
电脑健康监测
电压
  • VBAT, 系统温度, 系统级控制, PCH 温度, HT, CPU 温度, 芯片组电压, 3 风扇状态, +3.3V, +1.8V, 监控CPU核心电压
引领
  • 电源指示灯
温度
  • 3 个风扇连接器的热控制
扇子
  • 3 个 4 针风扇接头（最多 3 个风扇）
  • 系统级控制
  • PWM风扇速度控制
  • 风扇速度控制
  • 3 个带转速计监控的风扇
其它功能
  • WOL、系统级控制、RoHS、M.2 NGFF 连接器、机箱入侵接头、ATX 电源连接器、ACPI 电源管理、8 针 12v DC 电源连接器、12V DC 或 ATX 电源
操作环境
工作温度范围
  • 0°C - 60°C (32°F - 140°F)
非工作温度范围
  • -40°C - 85°C（-40°F - 185°F）
工作相对湿度范围
  • 10% - 85%（非冷凝）
非工作相对湿度范围
  • 10% - 95%（非冷凝）




零件清单

零件清单（散装）
姓名 零件号 数量 描述
母板 MBD-X13SAV-LVDS 1 X13SAV-LVDS主板
输入/输出电缆 CBL-PWEX-1066
CBL-0044L ?  图片关键词 		1
1		 4针ATX电源信号线
57.5CM SATA FLAT SS PBF
输入输出屏蔽 MCP-260-00166-0N 1 标准 I/O 屏蔽
零件清单（零售包装）
姓名 零件号 数量 描述
母板 MBD-X13SAV-LVDS 1 X13SAV-LVDS主板
输入/输出电缆 CBL-PWEX-1066
CBL-SAST-0933 ? CBL-0044L ? 图片关键词
图片关键词 		1
1
1		 4-pin ATX 电源信号线
OcuLink v 1.0 to 4x SATA 7-pin,INT, 50CM
57.5CM SATA FLAT SS PBF
输入输出屏蔽 MCP-260-00166-0N 1 标准 I/O 屏蔽
QRG MNL-2439-QRG 1 主板快速参考指南
可选零件清单
姓名 零件号 数量 描述
主动式散热器 SNK-P0085A4
SNK-P0092AP4		 -
-		 1U 主动式 CPU 散热器，用于 Intel Socket LGA1700 平台
2U 主动式 CPU 散热器，用于 Intel Socket LGA1700 平台
输入/输出电缆 CBL-CUSB-0621-1
CBL-OTHR-1061-15		 1
1		 双 USB 3.0 (F) A 型电缆 70cm
串行端口电缆 15cm
TPM 安全模块 AOM-TPM-9670V-CO 1 支持 SPI 的 TPM 2.0 与 Infineon 9670 控制器，垂直外形




0
0
