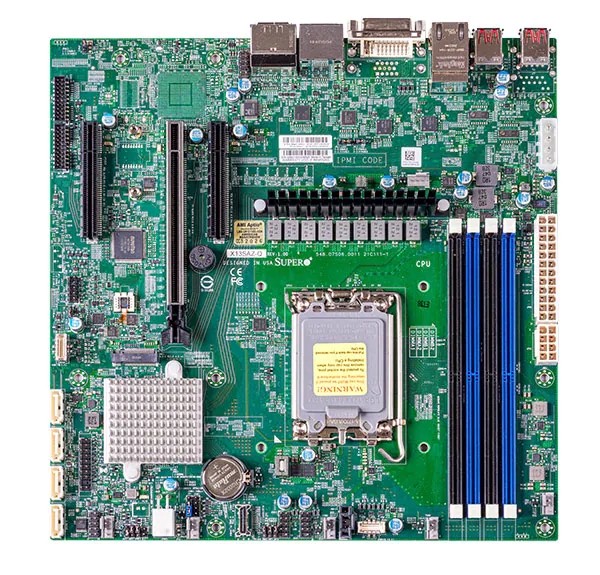

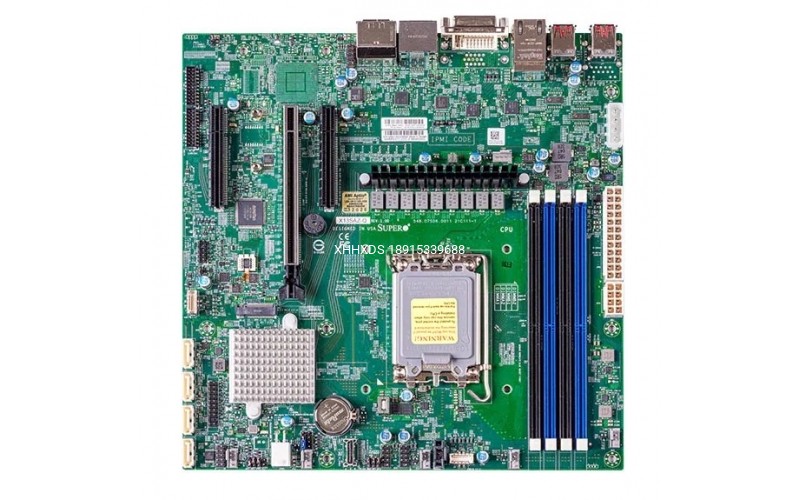

超微主板 X13SAZ-Q英特尔 Q670E

超微主板 X13SAZ-Q英特尔 Q670E

主要特征第 12 代 Intel? Core? i9/i7/i5/i3/Pentium/Celeron 处理器，支持单路 LGA-1700，CPU TDP 支持高达 125W TDP英特尔? Q670E高达 128GB 无缓冲非 ECC UDIMM，DDR5-4400MHz，4 个 DIMM 插槽1 PCI-E 5.0 x16 插槽，2 PCI-E 4.0 x4 插槽，1 PCI-E 4.0 x4 OCulink 端口M.2 接口：1 PCI-E 4.0 x4M.2 外形尺寸：&

图片关键词

主要特征

第 12 代 Intel? Core? i9/i7/i5/i3/Pentium/Celeron 处理器，支持单路 LGA-1700，CPU TDP 支持高达 125W TDP
英特尔? Q670E
高达 128GB 无缓冲非 ECC UDIMM，DDR5-4400MHz，4 个 DIMM 插槽
1 PCI-E 5.0 x16 插槽，
2 PCI-E 4.0 x4 插槽，
1 PCI-E 4.0 x4 OCulink 端口
M.2 接口： 1 PCI-E 4.0 x4
M.2 外形尺寸： 2280/22110
M.2 Key： M -钥匙
双 2.5 Gigabit LAN 与 Intel? Ethernet i225LM LAN 控制器 [AMT/vPro]
2个DP++端口，1个HDMI 2.0b端口，1个DVI-D端口
用于 4 个 SATA3 (6 Gbps) 端口的英特尔? Q670E 控制器；RAID 0、1、5、10
支持12V直流电源输入
板载TPM2.0

产品 SKU
MBD-X13SAZ-Q	X13SAZ-Q

身体统计
构成因素	微型 ATX
方面	9.6 英寸 x 9.6 英寸（24.38 厘米 x 24.38 厘米）

处理器
中央处理器	第 12 代 Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron 处理器支持单路 LGA-1700
核	多达 16 个内核

系统内存
内存容量	4 个 DIMM 插槽高达 128GB UDIMM，DDR5-4400MHz *支持高达 128GB 的 DDR5 UDIMM，1 个 DIMM 速度高达 4400MT/s，2 个 DIMM 单列速度高达 4000MT/s，4 个内存插槽中 2 个 DIMM 双列速度高达 3600MT/s
内存类型	4400/4000/3600MHz
DIMM 尺寸	4GB、8GB、16GB、32GB
内存电压	1.1V

板载设备
芯片组	英特尔 Q670E
SATA	用于 4 个 SATA3 (6 Gbps) 端口的 Intel Q670E 控制器；RAID 0、1、5、10
声音的	ALC 888S 高清音频
网络控制器	采用英特尔? 以太网 i225LM 的双 LAN

输入输出
SATA	4 个 SATA3 (6Gbps) 端口
USB	2 个 USB 2 端口（2 个通过接头） 6 个 USB 3.1 Gen2 端口（2 个通过接头；4 个后置 A 型） 2 个 USB 3.1 Gen1 端口（2 个通过接头）
视频输出	1 个 DVI - D 端口、1 个 HDMI 2.0b 端口、2 个 DP (DisplayPort) 端口
串行端口	4 个 COM 端口（2 个接头 RS232/422/485；2 个接头 RS232）
TPM	TPM 接头和芯片两者

扩展插槽
PCI-E	1 个 PCI-E 5.0 x16， 2 PCI-E 4.0 x4（在 x8 插槽中）
M.2	M.2 接口：1 PCI-E 4.0 x4 外形尺寸：2280/22110 键：M键

系统 BIOS
BIOS 类型	AMI UEFI
BIOS 功能	ACPI 6.1 SMBIOS 3.0 或更高版本 PCI 固件 3.0 UEFI 2.7 RTC（实时时钟）唤醒

管理
软件	SuperDoctor? 5、AMT、博锐
系统管理软件	局域网唤醒，看门狗
电源配置	ACPI 电源管理、ATX 电源连接器、+12V 直流电源输入

电脑健康监测
电压	VBAT, 4 个带转速计监控的风扇, 1.05 (PCH), +5V 待机, +5V, +3.3V, +12V, +1.8V, +1.5V, +1.35V
引领	电源指示灯
温度	监控 CPU 和机箱环境 CPU热跳闸支持
其它功能	RoHS、M.2 NGFF 连接器、机箱入侵检测、ATX 电源连接器、ACPI 电源管理、12V DC 或 ATX 电源
扇子	5 个 4 针风扇接头（最多 5 个风扇）

操作环境
工作温度范围	0°C - 60°C (32°F - 140°F)
非工作温度范围	-40°C - 85°C（-40°F - 185°F）
工作相对湿度范围	10% - 85%（非冷凝）
非工作相对湿度范围	5% - 95%（非冷凝）

零件清单

零件清单（散装）
姓名	零件号	数量	描述
母板	MBD-X13SAZ-Q	1	X13SAZ-Q主板
输入/输出电缆	CBL-0044L ?	2	57.5CM SATA FLAT SS PBF
输入输出屏蔽	MCP-260-00177-0N	1	X13SAZ 标准 I/O 屏蔽带 EMI 垫片

零件清单（零售包装）
姓名	零件号	数量	描述
母板	MBD-X13SAZ-Q	1	X13SAZ-Q主板
输入/输出电缆	CBL-0044L ?	4	57.5CM SATA FLAT SS PBF
输入输出屏蔽	MCP-260-00177-0N	1	X13SAZ 标准 I/O 屏蔽带 EMI 垫片
QRG	MNL-2477-QRG	1	主板快速参考指南

可选零件清单
姓名	零件号	数量	描述
1U I/O 屏蔽	MCP-260-00178-0N	-	用于 SC515/813/815 的 1U I/O 屏蔽
Socket H用4U CPU散热器（可选，不包括在内）	SNK-P0086AP4 ?	-	用于 4U 机箱的 CPU 主动式散热器
COM 端口电缆	CBL-CDAT-0604 ?	-	40CM双串口线带支架
输入输出屏蔽	MCP-260-00177-0N	-	X13SAZ 标准 I/O 屏蔽带 EMI 垫片
被动散热器	SNK-P0086	-	用于 1U 机箱的 CPU 无源散热器
USB电缆	CBL-CUSB-0835 ?	-	双 55 厘米 USB 3.2 A 型电缆
