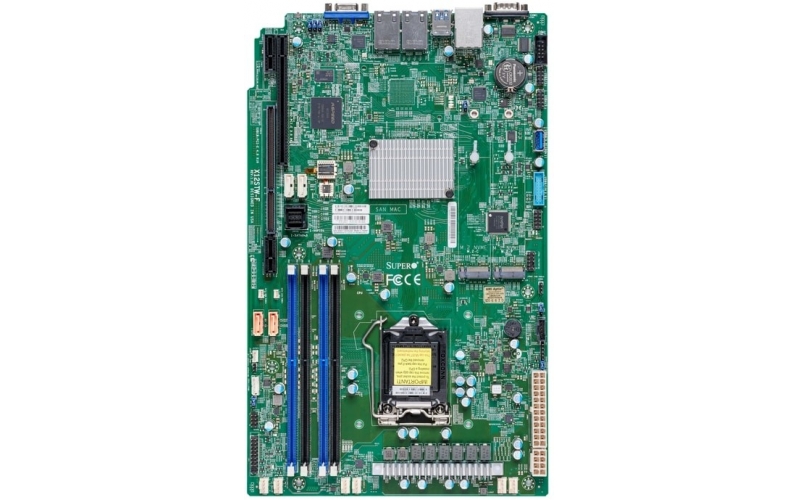

超微主板X12STW-F

主要特点英特尔?至强? E-2300 处理器，第十代智能英特尔?奔腾?处理器，支持单插槽 LGA-1200（插槽 H5），CPU TDP 支持高达 95W TDP英特尔? C256高达 128GB 的无缓冲超频内存 UDIMM 内存，DDR4-3200MHz1 个 PCI-E 4.0 x16 左转接卡插槽1 个 PCI-E 3.0 x4（在 x8 中，右转接卡插槽）M.2 接口：1 个 PCI-E 4.0 x4 和

图片关键词

主要特点

英特尔?至强? E-2300 处理器，第十代智能英特尔?奔腾?处理器，支持单插槽 LGA-1200（插槽 H5），CPU TDP 支持高达 95W TDP
英特尔? C256
高达 128GB 的无缓冲超频内存 UDIMM 内存，DDR4-3200MHz
1 个 PCI-E 4.0 x16 左转接卡插槽
1 个 PCI-E 3.0 x4（在 x8 中，右转接卡插槽）
M.2 接口： 1 个 PCI-E 4.0 x4 和 1 个 PCI-E 3.0 x4
M.2 外形： 2280/22110
M.2 键： M 键双高连接器
采用英特尔? i210 千兆位以太网控制器的双 LAN
英特尔? C256 控制器用于 8 个 SATA3 （6 Gbps）端口;磁盘阵列 0，1，5，10
1 个 VGA 端口
4 个 USB 3.2 Gen1 端口（2 个后部 + 2 个通过接头）
1 个 USB 3.2 Gen2 端口（1 个 A 型）
6 个 USB 2.0 端口（2 个后部 + 4 个通过接头）

产品展示
MBD-X12不锈钢-F	X12STW-F

物理统计
外形规格	专有无线网络
尺寸	8 英寸 x 13 英寸（20.32 厘米 x 33.02 厘米）

处理器
中央处理器	第十代智能英特尔?奔腾?处理器、英特尔?至强? E-2300 处理器支持单插槽 LGA-1200（插槽 H5），中央处理器 TDP 支持高达 95W 的 TDP
核心	多达 8 个内核，16 个线程

系统内存
内存容量	4 个内存插槽高达 128GB 的超频内存， DDR4-3200MHz 内存
内存类型	3200/2933/2666MHz 固态内存
暗米尺寸	4 国宝、 8 国码、 16 国威安、32 国标
内存电压	1.2V
错误检测	纠正单位错误

板载设备
芯片组	英特尔? C256
萨塔	英特尔? C256 控制器用于 8 个 SATA3 （6 Gbps）端口;磁盘阵列 0，1，5，10
断续器	阿斯佩德 AST2600 BMC
图形	阿斯佩德 AST2600 BMC
网络控制器	双局域网与英特尔?以太网控制器 I210-AT

输入/输出
萨塔	8 个 SATA3 （6Gbps）端口
局域网	2 个 RJ45 千兆以太网局域网端口
断续器	6 个 USB 2.0 端口（4 个通过接头，2 个背面） 4 个 USB 3.2 Gen1 端口（2 个通过接头，2 个后部） 1 个 USB 3.2 第 2 代端口（1 个背面 A 型）
视频输出	1 个 VGA 端口
串行端口	2 个 COM 端口（1 个接头，1 个后部）
多姆	2 个 SATA 多姆（磁盘模块）电源连接器支持
三次方差	1 个 TPM 标头

扩展插槽
断续器	1 个 PCI-E 4.0 x16 左转接卡插槽， 1 个 PCI-E 3.0 x4 端口（在 x8 插槽中）
M.2	M.2 接口： 1 个 PCI-E 4.0 x4;1 个 PCI-E 3.0 x4 端口外形：2280/22110 钥匙：M键双倍高度连接器

系统操作系统
生物制品类型	256MB 自动数据
生物制品技术特性	美国航空工业联合会 6.0 思迈比奥斯 3.3 即插即用实时时钟唤醒 UEFI 2.7 USB 键盘支持电脑锁相 3.0

管理
软件	超级医生? 5， NMI， SUM ，软件输出，英特尔?节点管理器，软件监控系统管理， IPMI2.0 ，看门狗
系统管理软件	IPMI（智能平台管理接口）v1.5 / 2.0，支持 KVM
电源配置	电源管理

电脑运行状况监控
电压	VBAT，系统级控制，支持系统管理实用程序，监控 CPU 电压，芯片组电压，机箱侵入接头， 6 风扇状态， +5V 待机， +5V， +3.3V， +12V，内存电压
发光二极管	用户界面/远程用户界面中央处理器/系统过热指示灯
温度	监控 CPU 和机箱环境处理器热跳闸支持热量监控器 2 （TM2）支持佩西
扇	6 个 4 针风扇接头（最多 6 个风扇）热控制转速计风扇连接器风扇速度控制 6 个风扇，带转速计状态监控过热指示灯指示
其他特点	WOL， UID，节点管理器支持， M.2 NGFF 连接器， CPU 热跳闸支持处理器保护，控制开机以从交流电源损耗中恢复，机箱入侵接头，机箱入侵检测， ACPI 电源管理

操作环境
工作温度范围	0°C - 50°C
非工作温度范围	-40°C - 70°C （-40°华氏度 - 158°华氏度）
工作相对湿度范围	8% - 90%（无冷凝）
非工作相对湿度范围	5% - 95%（无冷凝）

零件清单

零件清单（散装包装）
名字	零件编号	数量	描述
母板	MBD-X12不锈钢-F	1	X12星辰-F 主板
输入/输出电缆	CBL-0044L ?	2	57.5CM SATA 扁平 S-S PBF

零件清单（零售包装）
名字	零件编号	数量	描述
母板	MBD-X12不锈钢-F	1	X12星辰-F 主板
输入/输出电缆	CBL-0044L ?	4	57.5CM SATA 扁平 S-S PBF
断续器	MNL-2354-断续器	1	主板快速参考指南

可选零件清单
名字	零件编号	数量	描述
热塑性弹性体检安全模块	奥姆-热塑性弹性体检-9671H 奥姆-热塑性弹性体检-9670H 奥姆-热塑性弹性体检-9671V	1 1 1 1	支持 SPI 的 TPM 1.2 带英飞凌 9670 控制器和水平外形尺寸 SPI 的 TPM 2.0 和具有水平外形尺寸 SPI 的英飞凌 9670 控制器支持 TPM 1.2 和具有垂直外形尺寸 SPI 的英飞凌 9670 控制器支持 TPM 2.0 和采用垂直外形尺寸的英飞凌 9670 控制器

机箱（针对 X12STW-F 进行了优化）

嵌入式紧凑型	1U	2U	3U	中塔/迷你塔	4U/塔式
SCLA15TQC-563W （散热器1：SNK-P0049P ） SC515-R407 SC815TQC4-R504WB3 （散热器1：SNK-P0049P ） SC113AC2-605WB SC514-R407W

图片关键词 = 针对超级服务器配置
最优化的机箱蓝色 = 兼容
的绿色 = 全局 SKU & 兼容
的红点 & 绿色 = 优化 + 全局 SKU
