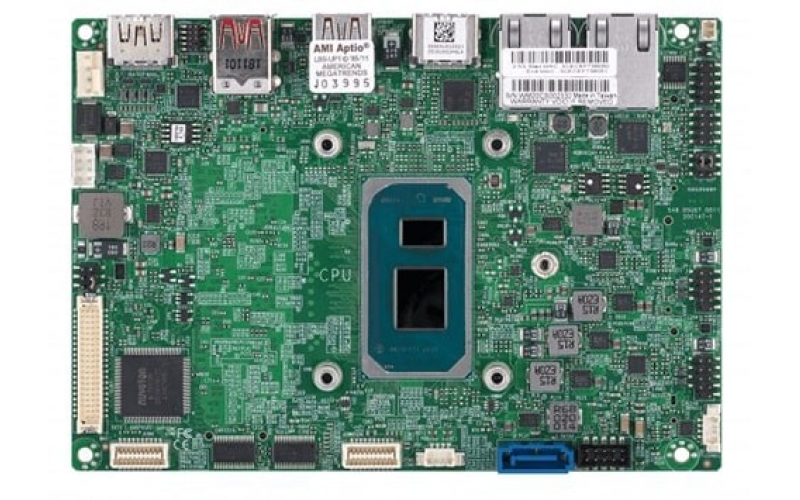

超微主板X12STN-L-WOHS

超微主板X12STN-L-WOHS

主要特点英特尔?第十一代酷睿? i3-1115GRE 处理器多达 96 个欧盟，采用支持 4K60 分辨率的英特尔?锐炬? Xe 显卡通过双 2.5GbE、4 代 USB3.1 第 2 代、PCIe 4.0 扩展实现高速连接4 种显示支持（高清 2.0b/1.4b、DP1.4 和 48 位 LVDS）丰富的 I/O 和扩展：4 个 COM 端口、8 个 USB 端口、带 AMP 的音频端口、三个 M.2 端口

图片关键词

主要特点

英特尔?第十一代酷睿? i3-1115GRE 处理器
多达 96 个欧盟，采用支持 4K60 分辨率的英特尔?锐炬? Xe 显卡
通过双 2.5GbE、4 代 USB3.1 第 2 代、PCIe 4.0 扩展实现高速连接
4 种显示支持（高清 2.0b/1.4b、DP1.4 和 48 位 LVDS）
丰富的 I/O 和扩展：4 个 COM 端口、8 个 USB 端口、带 AMP 的音频端口、三个 M.2 端口
加速 AI 推理和计算机视觉并行运行，无需额外硬件
100%宽温级设计和组件应用
12-24V（10% 容差）宽范围电源输入支持
无需散热器，为客户提供灵活的散热设计

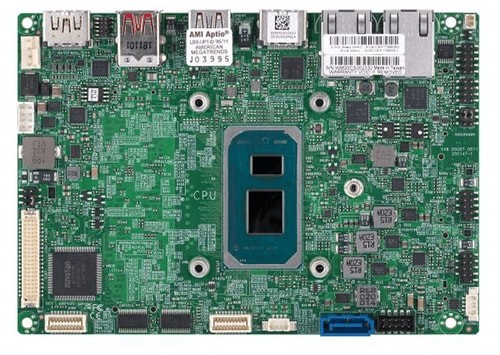

产品展示
溴化镉-X12-叔丁-L-硅塑胶	X12

物理统计
外形规格	3.5“ 单板
尺寸	5.7英寸x 4英寸（14.6cm x 10.16厘米）

处理器
中央处理器	第十一代智能英特尔?酷睿? i3-1115GRE 处理器支持单插槽 FCBGA-1449，中央处理器 TDP 支持高达 28W 的前端输出
核心	多达 2 个内核，4 个线程/6MB 高速缓存

系统内存
内存容量	2 个内存插槽高达 64GB 的固态硬盘， DDR4-3200MHz
内存类型	3200MHzDDR4 260引脚索迪姆
暗米尺寸	4 国宝、 8 国码、 16 国威安、32 国标
内存电压	1.2V

板载设备
芯片组	片上系统
音频	ALC 888S 高清音频
图形	? 适用于第十一代智能英特尔处理器的英特尔? UHD 显卡双通道 48 位 LVDS（最大分辨率高达 1920x1200@60Hz）、HDMI 2.0b（最大分辨率高达 4096x2160@60Hz）、HDMI 1.4b（最大分辨率高达 4096x2160@30Hz）、DP（替代模式，最大分辨率高达 4096x2304@60Hz）
网络控制器	带英特尔?以太网控制器的双局域网 I225-IT，2.5G，TSN，工业级

输入/输出
萨塔	1 个 SATA3 （6Gbps）端口
局域网	2 个 RJ45 2.5 千兆以太网 LAN 端口
断续器	4 个 USB 3.2 第 2 代端口（3 个后部 A 型端口，1 个后部 C 型端口） 4 个 USB 2 端口（4 个通过接头）
视频输出	2 个 HDMI 端口、1 个 48 位 LVDS 端口、1 个 DP（替代模式）端口
串行端口	4 个 COM 端口（4 个接头），（2 个 RS232，2 个 RS232/422/485，RS-485 支持自动流量控制）
三次方差	1 个 TPM 芯片
别人	1 个 HD 音频接头麦克风输入/耳机输出（仅支持 0~60C 时的音频） 1 个扬声器输出接头，带 3W 放大器 1 个 8 位通用输入接口 1 个总线接头 1 个系统风扇

扩展插槽
断续器	不适用
M.2	钥匙：B 键、M 键、电子键 M.2 2242/3042/2280 B 型密钥（USB3.0/2.0，SATA 第 3 代/PCIe 第 3 代 x1），带纳米 SIM 卡座，M.2 2230 电子钥匙（CNVi/PCI-E 3.0 x1/USB2），M.2 2242/2280 移动密钥（PCI-E 4.0 x4），支持 NVMe

系统操作系统
生物制品类型	阿米·埃菲
生物制品技术特性	北京时间 6.2 微软生物 3.0 或更高版本 UEFI 2.7 PCI 固件 3.0

管理
软件	看门狗，超级医生? 5，博锐，AMT
系统管理软件	超级医生 5
电源配置	CPU 热跳闸支持处理器保护、+12-24V 直流电源输入、用于从交流电源损耗中恢复的上电控制、通过跳线强制打开电源、ACPI 电源管理

电脑运行状况监控
电压	VBAT，系统温度，系统电平控制，监控中央处理器电压， 3.3V待机， 1.2V 电压，+5V， +3.3V， +12V
发光二极管	待机警报指示灯
温度	处理器热跳闸支持
其他特点	WOL，系统级控制， RoHS， M.2 NGFF 连接器， CPU 热跳闸支持处理器保护，控制开机以从交流电源损耗中恢复， ACPI 电源管理， 8 针 12-24V 直流电源连接器

操作环境
工作温度范围	-40°C - 85°C （0°华氏度 - 140°华氏度）
非工作温度范围	-40°C - 85°C （-40°华氏度 - 185°华氏度）
工作相对湿度范围	8% - 90%（无冷凝）
非工作相对湿度范围	10% - 95%（无冷凝）

零件清单

零件清单（散装包装）
名字	零件编号	数量	描述
母板	溴化镉-X12-叔丁-L-硅塑胶	1	X12单板硬盘
直流输入电源线	断续器-1029	1	直流输入电源线 2x4P 2.0mm 间距至 2x2P，15 厘米
电缆	铜蓝-不锈钢-0881	1	数据线 25 厘米
电源电缆	断续器-1030	1	萨塔电源线 20 厘米

零件清单（零售包装）
名字	零件编号	数量	描述
母板	溴化镉-X12-叔丁-L-硅塑胶	1	X12单板硬盘
音频连接线	铜蓝-异色龙-0986	1	音频线 20 厘米
光纤电缆	铂金-0665	1	20厘米光纤电缆
直流输入电源线	断续器-1029	1	直流输入电源线 2x4P 2.0mm 间距至 2x2P，15 厘米
公关	待定	1	主板快速参考指南
电缆	铜蓝-不锈钢-0881	1	数据线 25 厘米
电源电缆	断续器-1030	1	萨塔电源线 20 厘米
连接线	中国国际清算银行-0983	1	USB2.0 电缆 20 厘米

可选零件清单
名字	零件编号	数量	描述
直流输入电源线（直流插孔）	北京时间1110-15	1	直流电源插座，垂直至2x4，2.0毫米，15厘米
热播	马基普-350-00008-0N	1	铝块散热器 X11SWN
电源适配器	马培-250-10134-0N	1	60W 12V 5A，交流至直流可锁定电源适配器，高频
电源电缆	断续器-1032	1	萨塔电源线 20 厘米

服务器（针对 X12-L-WOHS进行了优化）
