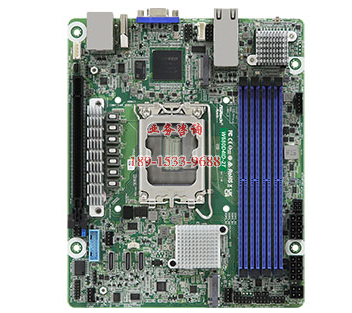

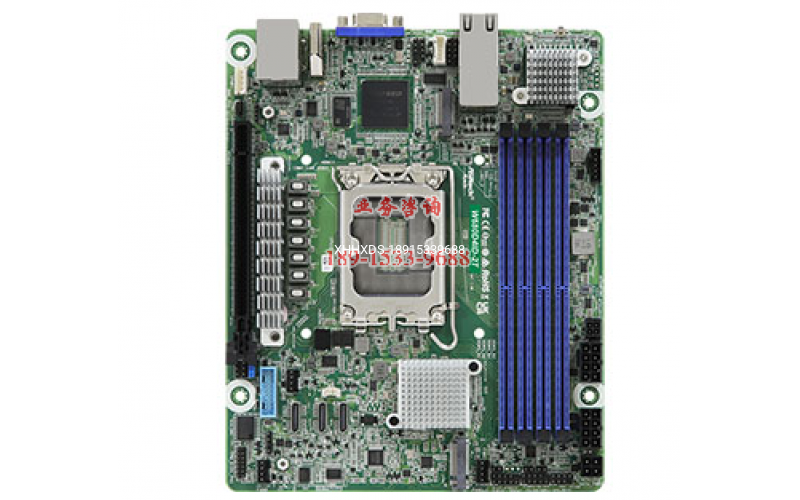

ITX （6.7“ x 8.2”）
支持第 12 代和第 13 代英特尔?酷睿?系列处理器
4 个内存插槽 （2DPC），支持 DDR5 ECC/非 ECC UDIMM 内存
1 个 PCIe5.0 x16 处理器
1 个 OCuLink （PCIe4.0 x4）、1 个 OCuLink （PCIe4.0 x4 或 4 SATA 6Gb/s）、1 个 OCuLink （PCIe3.0 x4 或 4 SATA 6Gb/s）
支持 2 个 M.2 （PCIe4.0 x4）
8 个 SATA 6Gb/s
2 RJ45 （10GbE） 采用英特尔 X710-AT2
远程管理 （IPMI）
| 物理信息 | |
| 型式 | 深度迷你 ITX |
| 尺寸 | 6.7 英寸 x 8.2 英寸 |
| 处理器系统 | |
| 中央处理器 | 支持第 12 代和第 13 代英特尔?酷睿?系列处理器 |
| 插槽 | 单插槽 LGA 1700 |
| 电源设计 | 125瓦 |
| 芯片组 | 英特尔? W680 |
| 系统内存 | |
| 容量 | 4 个内存插槽 （2DPC） |
| 类型 | DDR5 288 针 ECC/非 ECC UDIMM |
| 每个DIMM支持的 DIMM 尺寸 | 32国标 |
| 最大内存频率 | 4400 公吨/秒 （2DPC-1DIMM） / 4000MT/s （2DPC-2DIMM 1R） / 3600MT/s （2DPC-2DIMM 2R） |
| 电压 | 1.1V |
| 扩展插槽 | |
| PCIe x 16 | 插槽 7： PCIe5.0 x16 [中央处理器] |
| 存储 | |
| SATA 控制器 | 英特尔 W680（高达 8 SATA 6Gb/s;RAID 0/1/5/10）： 2 OCuLink |
| 奥联U.2 | 1 OCuLink （PCIe4.0 x4 或 4 SATA 6Gb/s） [PCH]1 OCuLink （PCIe3.0 x4 或 4 SATA 6Gb/s） [PCH]1 OCuLink （PCIe4.0 x4） [PCH] |
| M.2 | 1 个 M 键 （PCIe4.0 x4）;支持 2280 外形 [CPU] 1 M 键 （PCIe4.0 x4）;支持 2280 外形 [PCH] |
| 以太网 | |
| 附加千兆以太网控制器 | 2 RJ45 （10GbE） 采用英特尔? X710-AT2 |
| 管理功能 | |
| BMC 控制器 | ASPEED AST2600：IPMI2.0，支持iKVM和vMedia。 |
| IPMI 独立 GLAN | 1 个 RJ45 专用 IPMI 局域网端口，通过瑞昱 RTL8211F |
| 显示 | |
| 控制器 | ASPEED AST2600：1 DB15 （VGA） 英特尔?集成处理器显卡： 1 HDMI |
| 后侧面板 I/O 接口 | |
| VGA 接口 | 1 个 DB15 （VGA）， 1 个 HDMI 接口 |
| USB 3.0 接口 | 2 A型（USB3.2 Gen1） |
| 网络接口 | 2 个 RJ45（10GbE），1 个专用 IPMI |
| 用户界面按钮/用户界面指示灯 | 1 个 UID 按钮，1 个 UID 指示灯 |
| 内置接口 | |
| 电源接口 | 1 个（4 针，ATX PSU 信号）带 ATX 24 针适配器电缆，2 个（8 针，ATX 12V）支持 12V 直流输入 |
| 串口连接插座 | 1 |
| 辅助面板接头 | 1（9 针）：机箱入侵、系统故障指示灯、LAN1/LAN2 活动指示灯，定位 |
| TPM 接口 | 1 （13 针，SPI） |
| 热量感应接口 | 1 |
| IPMB 接口 | 1 |
| 风扇接口 | 3（4 针） |
| 其他电源连接头 | 1（4 针）用于使用 12V 直流输入电源时的硬盘电源 |
| USB 3.2 (Gen1) 连接头 | 1 个（19 针，2 个 USB3.2 Gen1） |
| NMI 标头 | 1 |
| 系统面板 | 1（9 针）：电源开关、复位开关、系统电源 LED、硬盘活动 LED |
| 扬声器 | 1 |
| BMC_SMB页眉 | 1 |
| SGPIO Header | 1 |
| Clear CMOS | 1（2 针） |
| 板载 LED | |
| Standby PWR LED 5vsb | 1 |
| Fan Fail LED | 3 |
| BMC heartbeat LED | 1 |
| 系统 BIOS | |
| BIOS 类型 | AMI 256Mb SPI Flash ROM |
| BIOS 功能 | Plug and Play(PnP), ACPI 6.4 and above compliance wake up events, SMBIOS 2.8 and above, ASRock Rack instant flash |
| 硬件监控 | |
