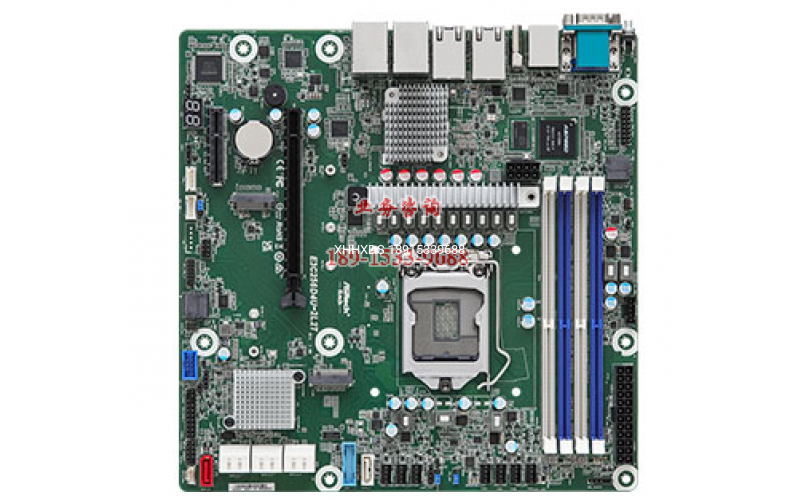

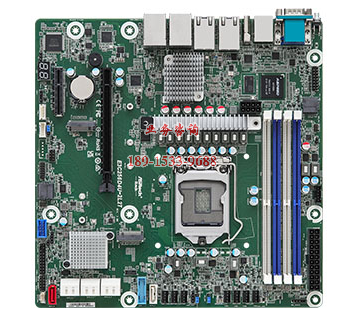

微型自动识别器 （9.6“ x 9.6”）
支持英特尔至强? E-2300 和第十代英特尔??奔腾?系列处理器
4 个内存插槽 （2DPC），支持 DDR4 ECC/非 ECC UDIMM
1 个 PCIe4.0 x16， 1 个 PCIe4.0 x4
支持 1 M.2 （PCIe3.0 x4 或 SATA 6Gb/s）， 1 M.2 （PCIe3.0 x4）
8 个 SATA 6Gb/s
2 RJ45 （10GbE） by Broadcom BCM57416
2 RJ45 （1GbE） 通过英特尔? i210
VGA， HDMI
远程管理 （IPMI）
| 物理信息 | |
| 型式 | 微型自动识别码机 |
| 尺寸 | 9.6 英寸 x 9.6 英寸（244 毫米 x 244 毫米） |
| 处理器系统 | |
| 中央处理器 | 支持英特尔至强? E-2300 和第十代英特尔??奔腾?系列处理器 |
| 插槽 | 单插槽 H5 （LGA1200） |
| 电源设计 | 658 |
| 芯片组 | 英特尔? C256 |
| 系统内存 | |
| 容量 | 4 个内存插槽 （2DPC） |
| 类型 | DDR4 288 针 ECC/非 ECC UDIMM |
| 每个DIMM支持的 DIMM 尺寸 | 32国标 |
| 最大内存频率 | 3200MT/s** 安装第十代英特尔?奔腾?系列处理器时高达 DDR4 2666MT/s |
| 电压 | 1.2V |
| 扩展插槽 | |
| PCIe x 16 | 插槽 6：PCIe4.0* x16 [CPU] *安装第十代英特尔?奔腾?系列处理器时，SLOT6 仅支持 PCIe3.0，SLOT4 无法正常工作 |
| PCIe x4 | 插槽 4： PCIe4.0* x4 [CPU] *安装第十代英特尔?奔腾?系列处理器时，SLOT6 仅支持 PCIe3.0，SLOT4 将无法正常工作 |
| 存储 | |
| SATA 控制器 | 英特尔? C256（8 个 SATA 6Gb/s;RAID 0/1/5/10）： 7 个 SATA 7 针、1 个 SATA DOM 或 1 个 M.2 |
| M.2 | 1 M 键*（PCIe3.0 x4 或 SATA 6Gb/s）;支持 22110/2280/2260 外形 [PCH] 1 M 键 （PCIe3.0 x4）;支持 2280/2260 外形规格 [PCH] *SATA0 在填充 SATA 设备时将被禁用M2_1 |
| 以太网 | |
| 附加千兆以太网控制器 | 2 RJ45 （10GbE） by Broadcom BCM57416 2 RJ45 （1GbE） by Intel? i210 |
| 管理功能 | |
| BMC 控制器 | ASPEED AST2500：IPMI2.0，支持iKVM和vMedia。 |
| IPMI 独立 GLAN | 1 RJ45 专用 IPMI 局域网端口，瑞昱 RTL8211E |
| 显示 | |
| 控制器 | ASPEED AST2500：1 DB15 （VGA） 英特尔?集成处理器显卡： 1 HDMI |
| 后侧面板 I/O 接口 | |
| VGA 接口 | 1 个 DB15 （VGA）， 1 个 HDMI 接口 |
| USB 3.0 接口 | 4 型 A （USB3.2 Gen1） |
| 网络接口 | 2 个 RJ45 （10GbE）、2 个 RJ45 （1GbE）、1 个专用 IPMI |
| 串口 | 1 个 DB9 （带） |
| 用户界面按钮/用户界面指示灯 | 1 个按钮，带指示灯 |
| 内置接口 | |
| 电源接口 | 1 个（24 针，ATX 主电源），1 个（8 针，ATX 12V） |
| 前置局域网 LED 连接器 | 1 |
| 辅助面板接头 | 1（18 针）：机箱入侵、系统故障 LED、LAN1/LAN2 活动 LED、定位、SMBus |
| TPM 接口 | 1 （13 针，SPI） |
| 热量感应接口 | 1 |
| IPMB 接口 | 1 |
| VGA 接口 | 1 |
| 蜂鸣器 | 1 |
| 风扇接口 | 7（4 针） |
| 其他电源连接头 | 1 （3 针 SATA DOM 电源） |
| USB 3.2 (Gen1) 连接头 | 1 个（19 针，2 个 USB3.2 Gen1） |
| USB 2.0 连接头 | 1 个（9 针，2 个 USB2.0） |
| NMI 标头 | 1 |
| 系统面板 | 1（9 针）：电源开关、复位开关、系统电源 LED、硬盘活动 LED |
| 扬声器 | 1 |
| BMC_SMB页眉 | 1 |
| SGPIO 标头 | 1 |
| 清晰的 CMOS | 1（接触垫） |
