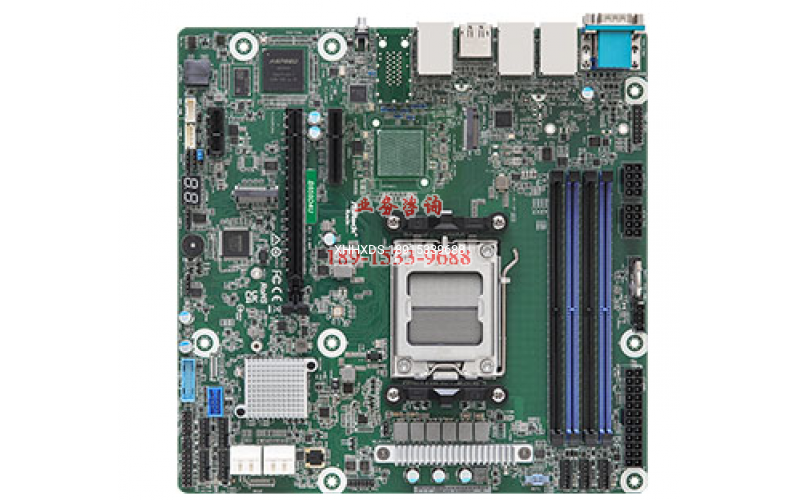

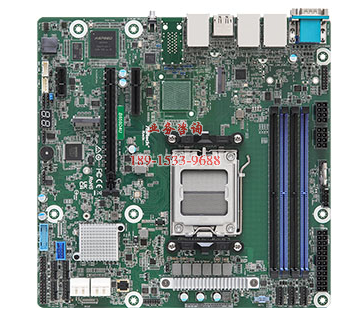

微型自动识别器 （9.6“x 9.6”）
支持 AMD 锐龙 7000 系列处理器
4 个内存插槽 （2DPC），支持 DDR5 ECC/非 ECC UDIMM
1 个 PCIe5.0 x16， 1 个 PCIe5.0 x4， 1 个 PCIe4.0 x1
支持 1 个 M.2 （PCIe5.0 x4）， 1 个 M.2 （PCIe4.0 x4）
2 RJ45 （1GbE） 通过英特尔? i210
4 个 SATA 6Gb/s
1 个 HDMI，1 个显示端口
远程管理 （IPMI）
| 物理信息 | |
| 型式 | 微型自动识别码机 |
| 尺寸 | 9.6 英寸 x 9.6 英寸 |
| 处理器系统 | |
| 中央处理器 | 支持 AMD 锐龙 7000 系列处理器 |
| 插槽 | 单插槽 AM5 （LGA 1718） |
| 电源设计 | 120W（空气）/170W（液体） |
| 芯片组 | AMD B650E |
| 系统内存 | |
| 容量 | 4 个内存插槽 （2DPC） |
| 类型 | DDR5 288 针 ECC/非 ECC UDIMM |
| 每个DIMM支持的 DIMM 尺寸 | 32国标 |
| 最大内存频率 | 5200兆赫（1DPC）;3600兆赫（2DPC） |
| 电压 | 1.1V |
| 扩展插槽 | |
| PCIe x 16 | 插槽 6： PCIe5.0 x16 [中央处理器] |
| PCIe x4 | 插槽 7： PCIe5.0 x4 [中央处理器] |
| PCIe x 1 | 插槽 4： PCIe4.0 x1 [FCH] |
| 存储 | |
| SATA 控制器 | AMD B650E （4 个 SATA 6Gb/s）： 4 个 SATA 7 针 |
| M.2 | 1 M 键 （PCIe5.0 x4），支持 2280/2242 外形 [CPU]1 M 键 （PCIe4.0 x4），支持 2280/2242 板型 [FCH] |
| 以太网 | |
| 附加千兆以太网控制器 | 英特尔? i210： 2 个 RJ45 （1GbE） |
| 管理功能 | |
| BMC 控制器 | 速速 AST2600 |
| IPMI 独立 GLAN | 1 瑞昱 RTL8211F 用于专用管理 GAN |
| 显示 | |
| 控制器 | ASPEED AST2600：1 DB15 （VGA），1 （15 针）接头 带显卡的 AMD 处理器： 1 个 HDMI，1 个显示端口 |
| 后侧面板 I/O 接口 | |
| VGA 接口 | 1 个 DB15 （VGA）， 1 个显示端口， 1 个 HDMI |
| USB 3.0 接口 | 4 型 A （USB3.2 Gen1） |
| 网络接口 | 2 个 RJ45 （1GbE） 1 个专用 IPMI |
| 串口 | 1 个 DB9 （带） |
| 用户界面按钮/用户界面指示灯 | 1 个带 LED 的 UID 按钮 |
| 内置接口 | |
| 电源接口 | 1 个（24 针，ATX 主电源），2 个（8 针，ATX 12V） |
| 辅助面板接头 | 1（18 针）：机箱入侵、系统故障 LED、LAN 活动 LED |
| TPM 接口 | 1 （13 针，SPI） |
| IPMB 接口 | 1 |
| VGA 接口 | 1 |
| 蜂鸣器 | 1 |
| 风扇接口 | 7（6 针） |
| 系统面板 | 1（9 针）：电源开关、复位开关、系统电源 LED、硬盘活动 LED |
| 扬声器 | 1 |
| BMC_SMB页眉 | 1 |
| 清晰的 CMOS | 1 |
| 别人 | 1（3 针，80 调试端口接头） |
| 板载 LED | |
| 备用压水堆指示灯 5VSB | 1 （5VSB） |
| 端口 80 指示灯 | 1 |
| 风扇故障指示灯 | 7 |
| BMC 心跳指示灯 | 1 |
| 系统 BIOS | |
| BIOS 类型 | 阿米·欧菲生物;256Mb （32MB） SPI 闪存 |
| BIOS 功能 | 即插即用、ACPI 6.4 合规性唤醒事件、SMBIOS 3.5 |
| 硬件监控 | |
| 温度 | 中央处理器、DDR、MB、卡侧、芯片组、M.
