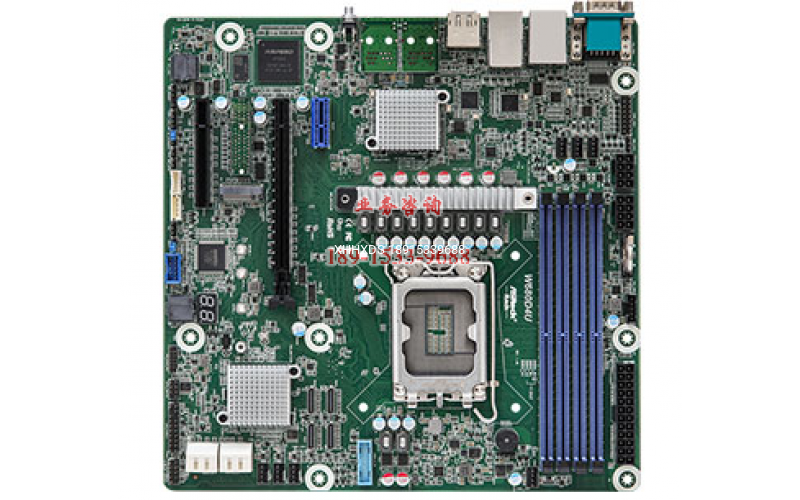

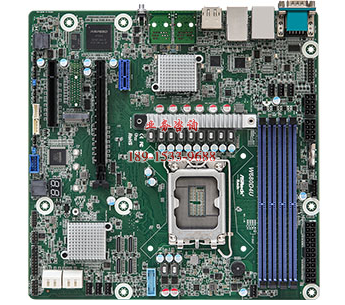

微型自动识别器 （9.6“ x 9.6”）
支持第 12 代和第 13 代英特尔?酷睿?系列处理器
4 个内存插槽 （2DPC），支持 DDR5 ECC/非 ECC UDIMM
1 个 PCIe4.0 x16*， 1 个 PCIe4.0 x8*， 1 个 PCIe3.0 x1
3 个 OCuLink （PCIe4.0 x4）、1 个 OCuLink （PCIe4.0 x4 或 4 个 SATA 6Gb/s）
支持 1 个 M.2 （PCIe3.0 x4）
2 RJ45 （1GbE） 通过英特尔? i210
高达 8 个 SATA 6Gb/s
1 个 VGA、1 个 HDMI、1 个显示端口
远程管理 （IPMI）
| 物理信息 | |
| 型式 | 微型自动识别码机 |
| 尺寸 | 9.6 英寸 x 9.6 英寸（244 毫米 x 244 毫米） |
| 处理器系统 | |
| 中央处理器 | 支持第 12 代和第 13 代英特尔?酷睿?系列处理器 |
| 插槽 | 单插槽 LGA 1700 |
| 电源设计 | 125瓦 |
| 芯片组 | 英特尔 W680 |
| 系统内存 | |
| 容量 | 4 个内存插槽 （2DPC） |
| 类型 | DDR5 288 针 ECC/非 ECC UDIMM |
| 每个DIMM支持的 DIMM 尺寸 | 32国标 |
| 最大内存频率 | 4400 公吨/秒 （2DPC-1DIMM） / 4000MT/s （2DPC-2DIMM 1R） / 3600MT/s （2DPC-2DIMM 2R） |
| 电压 | 1.1V |
| 扩展插槽 | |
| PCIe x 16 | 插槽 6：当插槽 4 占用时，PCIe4.0 x16* [CPU] *插槽 6 自动切换到 PCIe4.0 x8 |
| PCIe x8 | 插槽 4： PCIe4.0 x8* [中央处理器] |
| PCIe x 1 | 插槽 7： PCIe3.0 x1 [PCH] |
| 存储 | |
| SATA 控制器 | 英特尔 W680（高达 8 SATA 6Gb/s;RAID 0/1/5/10）： 4 个 SATA 7 针，1 个 OCuLink |
| 奥联U.2 | 1 OCuLink （PCIe4.0 x4） [CPU]1 OCuLink （PCIe4.0 x4 或 4 SATA 6Gb/s） [PCH]2 OCuLink （PCIe4.0 x4） [PCH] |
| M.2 | 1 M 键 （PCIe3.0x4） [PCH];支持 2280/2260/2242/2230 外形 |
| 以太网 | |
| 附加千兆以太网控制器 | 2 RJ45 （1GbE） 通过英特尔? i210 |
| 管理功能 | |
| BMC 控制器 | ASPEED AST2600： iKVM， vMedia support |
| IPMI 独立 GLAN | 1 个 RJ45 专用 IPMI 局域网端口，通过瑞昱 RTL8211F |
| 显示 | |
| 控制器 | ASPEED AST2600：1 DB15 （VGA） Intel? 集成处理器显卡： 1 HDMI，1 DisplayPort |
| 后侧面板 I/O 接口 | |
| VGA 接口 | 1 个 DB15 （VGA）， 1 个 HDMI， 1 个显示端口 |
| USB 3.0 接口 | 2 A型（USB3.2 Gen1） |
| 网络接口 | 2 个 RJ45（1GbE），1 个专用 IPMI |
| 串口 | 1 个 DB9 （带） |
| 用户界面按钮/用户界面指示灯 | 1 个按钮，带指示灯 |
| 内置接口 | |
| 电源接口 | 1 个（24 针，ATX 主电源），2 个（8 针，ATX 12V） |
| 辅助面板接头 | 1（18 针）：机箱入侵、系统故障 LED、LAN1/LAN2 活动 LED、定位、SMBus |
| TPM 接口 | 1 （13 针，SPI） |
| 热量感应接口 | 1 |
| IPMB 接口 | 1 |
| VGA 接口 | 1 |
| 蜂鸣器 | 1 |
| 风扇接口 | 7（4 针） |
| USB 3.2 (Gen1) 连接头 | 1 个（19 针，2 个 USB3.2 Gen1） |
| USB 2.0 连接头 | 1 个（9 针，2 个 USB2.0） |
| 系统面板 | 1（9 针）：电源开关、复位开关、系统电源 LED、硬盘活动 LED |
| 扬声器 | 1（4 针） |
| BMC_SMB页眉 | 1 |
| SGPIO 标头 | 1 |
| 清晰的 CMOS | 1（接触垫） |
| ME/SPS 恢复 | 1 |
| 板载 LED | |
| 备用压水堆指示灯 5VSB | 1 |
| 端口 80 指示灯 | 1 |
