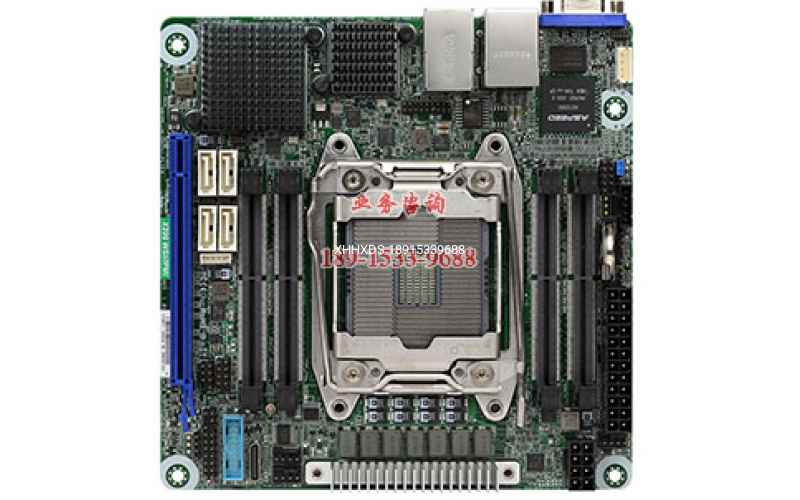

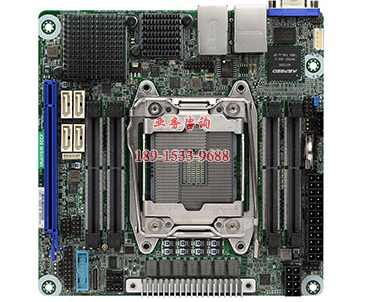

支持 LGA 2066 插槽的英特尔酷睿? X 系列处理器家族）
支援四通道 DDR4 SODIMM* 和 ECC SODIMM**
通过 X299 支持 4 个 SATA3
支持 1 个 PCIe3.0 x16
支持英特尔? i350
| 物理信息 | |
| 型式 | - 迷你ITX |
| 尺寸 | - 6.7 英寸 x 6.7 英寸（170.2 毫米 x 170.2 毫米） |
| 处理器系统 | |
| 中央处理器 | - 英特尔?酷睿? X系列处理器家族 |
| 插槽 | - 单插槽R4（LGA 2066） *请使用窄型CPU散热器 |
| 芯片组 | - 英特尔? X299 |
| 系统内存 | |
| 容量 | - 4 个内存插槽 |
| 类型 | - 四通道内存技术 - 支持 DDR4 2666/2400/2133 SODIMM*- 支持 DDR4 2666/2400/2133 ECC SODIMM*** 请在安装前检查我们的 QVL。 **可以安装，但没有ECC功能。 |
| 每个DIMM支持的 DIMM 尺寸 | - SODIMM： 16GB， 8GB- ECC SODIMM： 32GB*，16GB， 8GB， 4GB*32GB 仅由Cascadelake-X CPU支持 |
| 电压 | - 1.2V |
| 扩展插槽 | |
| PCIe x 16 | - 插槽 4： PCIe3.0 x16 |
| 存储 | |
| SATA 控制器 | - X299： 4 个 SATA3 6Gb/s |
| 奥联U.2 | - 1（来自PCH） |
| M.2 | - 1个插槽 |
| 以太网 | |
| 接口 | - 1000 /100 /10 Mbps |
| 附加千兆以太网控制器 | - 2 x RJ45 GLAN，英特尔 i350 - 支持局域网唤醒 - 支持高能效以太网 802.3az - 支持具有分组功能的 双局域网 - 支持 PXE? |
| 管理功能 | |
| BMC 控制器 | - ASPEED AST2500 ： IPMI（智能平台管理接口）2.0，支持Ikvm、vMedia。 |
| IPMI 独立 GLAN | - 1 x 瑞昱 RTL8211E 用于专用管理 GAN |
| 功能 | - 看门狗 |
| 显示 | |
| 控制器 | - 速速AST2500 |
| 显存 | - DDR4 4GB |
| 后侧面板 I/O 接口 | |
| VGA 接口 | - 1 x D-Sub |
| USB 3.0 接口 | - 2 |
| 网络接口 | - RJ45：2+1（IPMI）- 带指示灯的局域网端口（行动/链路指示灯和速度指示灯） |
| 内置接口 | |
| 电源接口 | - 1 个（24 针）+ 1 个（8 针） ） |
| 串口连接插座 | - 1 （来自SIO） |
| 辅助面板接头 | - 1（包括机箱入侵、定位按钮和 LED、前 LAN LED） |
| TPM 接口 | - 1 |
| 热量感应接口 | - 1 |
| IPMB 接口 | - 1 |
| 风扇接口 | - 3 个风扇（1CPU/2 系统） |
| USB 3.2 （Gen1） 连接头 | - 1 （ 支持 2 个 USB3.0） |
| NMI 标头 | - 1 |
| 系统面板 | - 1（rst， pwrbtn， hddled， pwrled） |
| 扬声器 | - 1（4针） |
| 清晰的 CMOS | - 1 |
| 系统 BIOS | |
| BIOS 类型 | - 256Mb AMI UEFI 法律 BIOS |
| BIOS 功能 | - 即插即用 （PnP） - ACPI 2.0 合规性唤醒事件 - SMBIOS 2.8.0 支持 - 华擎机架即时闪存 |
| 硬件监控 | |
| 温度 | - CPU温度感应- 系统温度感应- 卡端温度感应 - 系统TR温度感应 |
| 风扇 | - CPU/后/前风扇转速表 - CPU 静音风扇（允许机箱风扇速度根据 CPU 温度自动调整） - CPU/后/前风扇多速控制 |
| 电压 | - 电压监控： Vcore， VCCSA， VCCIO， VCCMAB， VCCMCD， 3V， 5V， 12V，1.05V_PCH， 1.05V_PCH_PHY， +BAT， 3VSB， 5VSB， 5V_Dual |
| 支持操作系统 | |
| 操作系统 | 微软?视窗? - 视窗? 10 （64 位） |
